孔板流量計

金湖億嘉儀表生產的YJLG系列孔板流量計用途廣，結構非常簡單，無可動部件、長期使用穩定性非常可靠，精度極高。憑借豐富的設計制造和應用經驗，標準化程度高，線性好，可不必進行實流標定。孔板流量計有可靠的實驗數據和完善的國際、國家標準GB2624-93。在國外和國內有著其固有的巨大市場，用戶熟悉、數據完善；遵循國際標準計算與加工、使用靈活方便；國內目前流量測量中應用最廣泛的仍然是差壓式流量計，據有關資料的估計占流量?jī)x表總用量的74%-83%之間。

YJLG系列孔板流量計應用范圍：

YJLG系列孔板流量計目前廣泛使用于蒸汽鍋爐房、石油機械、化工廠、鋼鐵冶金、電力、水利、造紙、制藥、食品和化纖等行業中。

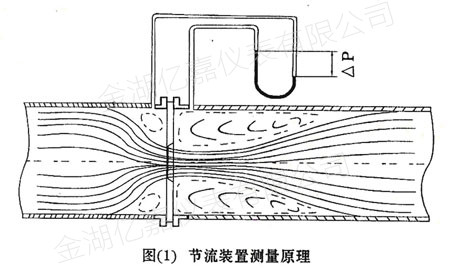

YJLG系列孔板流量計測量原理：

充滿管道的流體，當它們流經管道內的流量孔板時，流速將在流量孔板的節流處形成局部收縮，從而使流速加快，靜壓力降低，于是在標準孔板前后便產生了壓力降或叫壓差，介質流動的流量愈大，在流量孔板前后產生的壓差也就愈大，所以可通過測量壓差來測量流體流量的大小。這種測量方法是以流動連續性方程（質量守恒定律）和伯努利方程式（能量守恒定律）的原理為基礎的。

YJLG系列孔板流量計產品特點：

孔板流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑?jì)，該孔板流量計采用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便

YJLG系列孔板流量計技術參數：

1、公稱通徑： DN20至DN1000
2、依據國家標準GB/T2624-93進行設計制造
3、依據國家檢定規程JJG 640-94進行出廠檢定
4、基本精度： ±0.4999%、±0.9888%、±1.52%
5、流量范圍： ≥ 1:15
6、公稱壓力： 0.6、1.0、1.6、2.5、4.0、6.4、10（MPa）
7、被測介質：飽和蒸氣、過熱蒸氣、水、空氣、天然氣、其它混合介質
8、被測介質溫度：-10℃~+450℃
9、供電電源：智能流量積算儀220VAC，流量變送器24VDC（由積算儀供電），
10、輸出信號： 4-20mA DC或RS485通訊
11、防爆性能：本安型ibIICT5

YJLG系列孔板流量計產品選型：

1、可水平、垂直安裝，應保證管內充滿液體。
2、孔板流量計前，后直管段應是直的，無肉眼可見彎曲，同時應是“圓的”，內壁應潔凈，無凹坑與沉淀物。
3、直管段長度要求及節流裝置安裝應符合GB/T26224—93有關規定。

YJLG系列孔板流量計訂貨須知：

訂貨時請?zhí)峁┮韵聟?shù)：

1、介質：名稱、成分、狀態、導電性或電導率
2、工作狀態最高、正常、最低溫度
3、工作狀態最高、正常、最低壓力
4、管道材質、內外徑，最小、正常、最大流量
5、腐蝕性、磨損性，是否有負壓
6、安裝要求及環境：一體還是分體，信號輸出，通訊方式，供電電源
7、安裝環境：防護等級和防爆要求

YJLG系列孔板流量計質量承諾：

金湖億嘉儀表有限公司主營電磁流量計、渦街流量計、孔板流量計、磁翻板液位計、玻璃板液位計等產品，并為所有產品提供一年的質保。一年內如出現產品質量問題（不包括易損件或輔件）一律免費維修，并免費提供技術支持。

咨詢熱線0517-86936880 15358661880
