YJ-DBS8010系列投入式液位變送器（液位計）選用進口帶防腐膜片敏感組件，將芯片不銹鋼(或四氟乙烯)殼體內。頂部的鋼帽起保護傳感器膜片作用，也能使被測介質流暢地接觸到膜片。該產品采用特制的防水通氣電纜，使感壓膜片的背壓腔與大氣良好相通，測量液位不受外界大氣壓變化的影響，測量準確，長期穩定性好，并具有優良的密封及防腐性能，可直接投入水、油等液體（包括腐蝕性液體）中長期使用。聚四氟乙烯材料的外殼及電纜可測量多種強腐蝕性液體。

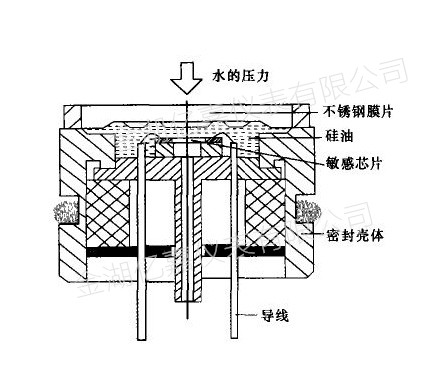

YJ-DBS8010系列投入式液位變送器測量原理：
用靜壓測量原理：
當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ = ρ .g.H + Po
式中：
P ：變送器迎液面所受壓力
ρ：被測液體密度
g ：當?shù)刂亓铀俣?span>
Po ：液面上大氣壓
H ：變送器投入液體的深度
同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓 Po 與傳感器的負壓腔相連，以抵消傳感器背面的 Po ，使傳感器測得壓力為：ρ .g.H ，顯然 , 通過測取壓力 P ，可以得到液位深度。
YJ-DBS8010系列投入式液位變送器產品特點：
1. 投入式液位變送器直接投入到被測介質中，安裝使用相當方便。
2. 固態結構，無可動部件，高可靠性，使用壽命長從水、油到粘度較大的糊狀都可以進行高精度測量，不受被測介質起泡、沉積、電氣特性的影響寬范圍的溫度補償。
3. 投入式液位變送器具有電源反相極性保護及過載限流保護。
YJ-DBS8010系列投入式液位變送器技術參數：
1、 測量范圍：0.3～100m（由用戶自選）
2、 精 度：0.1999、0.5012、0.999級
3、 工作溫度：-20～80℃
4、 輸出信號：二線制4～20mADC
5、 電源電壓：標準24VDC（12～36VDC）
6、 不靈敏區：≤±1.021%FS
7、 負載能力：0-600Ω
8、 相對溫度：≤86%
9、 防護等級：IP68
10、防爆標志：ExiaⅡCT4-6

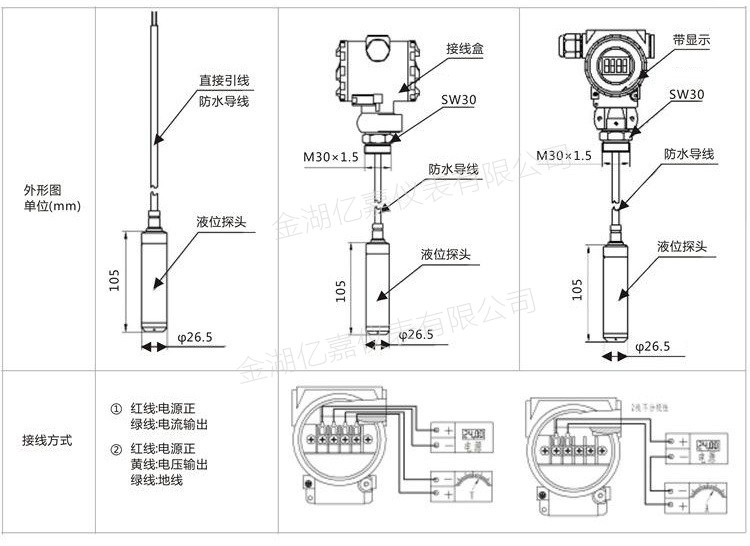

YJ-DBS8010系列投入式液位變送器外形尺寸：
YJ-DBS8010系列投入式液位變送器產品選型：
|
型譜 |
說明 |
||||||||||
|
YJ-DBS8010 |
|
投入式液位變送器 |
|||||||||
|
類質 |
1 |
|
纜式 |
||||||||
|
2 |
|
桿式(傳感器裝在底部，直接接觸液體介質) |
|||||||||
|
3 |
|
防腐式 |
|||||||||
|
4 |
|
導壓桿式(傳感器裝在上部，不直接接觸介質) |
|||||||||
|
過程連接形式 |
T |
|
支架安裝 |
||||||||
|
N |
|
法蘭安裝DN40 PN1.0 |
|||||||||
|
Y |
|
特別約定 |
|||||||||
|
傳感器連接材料 |
1 |
|
304 |
桿式 |
|||||||
|
2 |
|
316 |
|||||||||
|
3 |
|
316L |
|||||||||
|
4 |
|
丁晴橡膠與聚氯乙烯復合物 |
纜式 |
||||||||
|
5 |
|
聚四氟乙烯，(聚丙烯法蘭) |
|||||||||
|
防爆方式 |
O |
|
不防爆 |
||||||||
|
E |
|
本安防爆Exia ⅡCT6 |
|||||||||
|
顯示方式 |
O |
|
不帶現場顯示 |
||||||||
|
Z |
|
帶電流表指示(0-100%刻度) |
|||||||||
|
X |
|
帶液晶數字顯示 |
|||||||||
|
配重情況 |
O |
|
無需配重 |
||||||||
|
W |
|
需要配重 |
|||||||||
|
|
-□ |
|
安裝高度 |
||||||||
|
|
-□ |
|
測量高度 |
||||||||
|
|
-□ |
被測介質密度(g/cm3) |
|||||||||
YJ-DBS8010系列投入式液位變送器訂貨須知：
1、型號規格；
2、被測介質名稱：介質密度：如果不知道密度，可以告訴我們介質的名稱，混合液體要知道由哪幾種液體組成。
3、儀表測量范圍：也可稱為公稱長度，也就是兩個法蘭的中心距離，或者看一下已經使用的產品的標尺刻度是多少
4、工作壓力：最高承受壓力是多少
5、工作溫度：測量液體的最低、最高溫度是多少
6、材質要求:接液材質,如不知道用哪種材質，可以向我們咨詢(一般裝液體的是什么材質我們就可以用什么材質)
7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件
8、法蘭標準：法蘭的公稱通徑，使用最多的法蘭是DN20或DN25
9、特殊要求：請在訂貨前詳細注明，如是否要帶遠傳、保溫夾套等等。
YJ-DBS8010系列投入式液位變送器質量承諾：
金湖億嘉儀表有限公司主營電磁流量計、渦街流量計、孔板流量計、磁翻板液位計、玻璃板液位計等產品，并為所有產品提供一年的質保。一年內如出現產品質量問題（不包括易損件或輔件）一律免費維修，并免費提供技術支持。
咨詢熱線0517-86936880 15358661880
